G2140 Bolt Type Anchor Shackles

Categorías

HERRAJES DE APAREJO

G2140 GRILLETES DE ANCLAJE TIPO PERNO

Número de artículo: #S2105

Consulta ahora

Añadir al carrito de consulta

Detalles del producto
Comentarios
Consulta ahora
Productos relacionados

Detalles del producto

• Templado y revenido.

• Arcos y pernos de aleación.

• Acero aleado forjado de 2 a 250 toneladas métricas. Acero aleado fundido de 400 toneladas métricas.

• Cumple con los requisitos de rendimiento de los grilletes de Grado 8.

• La carga límite de trabajo se muestra permanentemente en cada grillete.

• Los arcos de grillete de 30, 40, 55 y 85 toneladas métricas están disponibles galvanizados (G) o en color natural (S) con pernos galvanizados y pintados de rojo.

• El tamaño de 3/8 de pulgada está galvanizado mecánicamente.

• Los arcos de grillete de 120, 150 y 175 toneladas métricas están galvanizados por inmersión en caliente; los pernos están recubiertos con Dimetcote y pintados de rojo.

• Los arcos de grillete de 200, 250, 300 y 400 toneladas métricas están recubiertos con Dimetcote; los pernos están recubiertos con Dimetcote y pintados de rojo. • Aprobado para uso desde -40 °C (-40 °F) hasta 204 °C (400 °F).

• Los grilletes están templados y revenidos y cumplen con los requisitos de impacto de DNV de 42 julios (31 ft-lb) a -20 °C (-4 °F).

• Disponemos de grilletes Crosby COLD TUFF® que cumplen con los requisitos adicionales de las normas de DNV para la certificación de aplicaciones de elevación (equipo suelto).

• Los grilletes de 200 toneladas métricas o más se suministran de la siguiente manera:

• Perno y arco serializados.

• Certificación de materiales (química).

• Inspeccionados por partículas magnéticas.

• La certificación debe solicitarse al realizar el pedido.

• Cumple o supera todos los requisitos de ASME B30.26, incluyendo identificación, ductilidad, factor de diseño, carga de prueba y requisitos de temperatura. Los grilletes 2140 cumplen con otros requisitos críticos de rendimiento, como las propiedades de impacto y la trazabilidad del material, que no se contemplan en la norma ASME B30.26.

• Certificación de homologación de tipo según las Reglas para Recipientes de Acero ABS 2016 y la Guía ABS 2016 para la Certificación de Aparatos de Izaje. Los certificados están disponibles si se solicitan al realizar el pedido y pueden tener cargos adicionales.

• El grillete G-2140 cumple con los requisitos de rendimiento de la Especificación Federal RR-C-271H, Tipo IVA, Grado B, Clase 3, excepto las disposiciones exigidas al contratista. Para obtener más información, consulte Advertencias y Aplicaciones.

• Busque el Pin Rojo®... la marca de la auténtica calidad Crosby.

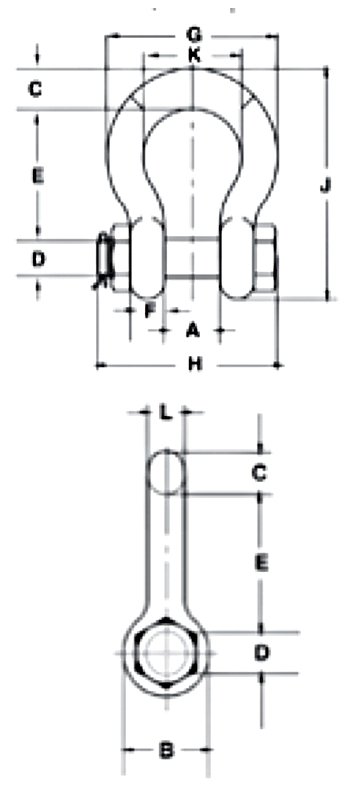

Nominal Shackle Size (in)	Working Load Limit (t)	Weight Each (lb)	Dimensions (in)													Tolerance (+ / - in)
Nominal Shackle Size (in)	Working Load Limit (t)	Weight Each (lb)	A	B	C	D	E	F	G	H	J	K	L	M	N	A	D	E
3/8	2	0.33	0.66	0.91	0.38	0.44	1.44	0.38	1.78	2.17	2.49	1.03	0.38	-	-	0.06	0.01	0.13
7/16	2.67	0.49	0.75	1.06	0.44	0.50	1.69	0.41	2.03	2.51	2.91	1.16	0.44	-	-	0.06	0.01	0.13
1/2	3.33	0.79	0.81	1.19	0.50	0.64	1.88	0.46	2.31	2.80	3.28	1.31	0.50	-	-	0.06	0.02	0.13
5/8	5	1.68	1.06	1.50	0.69	0.77	2.38	0.58	2.94	3.56	4.19	1.69	0.63	-	-	0.06	0.02	0.13
3/4	7	2.72	1.25	1.81	0.81	0.89	2.81	0.69	3.50	4.15	4.97	2.00	0.75	-	-	0.06	0.02	0.25
7/8	9.5	3.95	1.44	2.09	0.97	1.02	3.31	0.81	4.03	4.82	5.83	2.28	0.88	-	-	0.06	0.02	0.25
1	12.5	5.66	1.69	2.38	1.06	1.15	3.75	0.92	4.69	5.39	6.56	2.69	1.00	-	-	0.06	0.02	0.25
1-1/8	15	8.27	1.81	2.69	1.25	1.25	4.25	1.04	5.16	5.90	7.47	2.91	1.13	-	-	0.06	0.02	0.25
1-1/4	18	11.7	2.03	3.00	1.38	1.40	4.69	1.16	5.75	6.69	8.25	3.25	1.29	-	-	0.06	0.03	0.25
1-3/8	21	15.8	2.25	3.31	1.50	1.53	5.25	1.28	6.38	7.21	9.16	3.63	1.42	-	-	0.13	0.03	0.25
1-1/2	30	18.8	2.38	3.62	1.62	1.63	5.75	1.39	6.88	7.73	10.00	3.88	1.53	-	-	0.13	0.03	0.25
1-3/4	40	33.8	2.88	4.19	2.25	2.00	7.00	1.75	8.81	9.33	12.34	5.00	1.84	-	-	0.13	0.03	0.25
2	55	49.9	3.25	4.81	2.40	2.25	7.75	2.00	10.16	10.41	13.68	5.75	2.08	-	-	0.13	0.03	0.25
2-1/2	85	103	4.12	5.81	3.12	2.75	10.50	2.62	12.75	13.58	17.90	7.25	2.71	-	-	0.25	0.03	0.25
3	120	162	5.00	6.50	3.63	3.25	13.00	3.00	14.62	15.13	21.50	7.88	3.12	-	-	0.25	0.04	0.25
3-1/2	† 150	268	5.25	8.00	4.38	3.75	14.63	3.75	17.02	20.33	24.88	9.00	3.62	4.00	1.80	0.25	0.01	0.25
4	† 175	318	5.50	9.00	4.56	4.25	14.50	4.00	18.00	21.20	25.68	10.00	4.00	4.00	1.80	0.25	0.01	0.25
4-3/4	† 200	461	7.25	10.50	5.00	4.75	15.19	4.58	20.84	24.04	27.81	11.00	4.75	4.00	1.80	0.25	0.01	0.25
5	† 250	608	8.50	12.00	5.62	5.00	18.50	4.85	23.62	24.87	32.61	13.00	5.00	4.00	1.80	0.25	0.01	0.25
6	† 300	797	8.38	13.00	6.06	6.00	18.72	4.89	24.76	26.22	34.28	13.00	5.88	4.00	1.80	0.25	0.01	0.25
7*	† 400	1289	8.25	14.00	7.25	7.00	22.50	6.50	26.00	29.66	40.25	13.00	6.00	4.00	1.80	0.25	0.01	0.25

Factor de diseño de 4,5:1 para tamaños de 2 a 21 toneladas métricas, factor de diseño de 5,4:1 para tamaños de 30 a 175 toneladas métricas. Factor de diseño de 4:1 para tamaños de 200 a 400 toneladas métricas. La carga de prueba máxima es el doble de la carga límite de trabajo. *Acero de aleación fundido.†Se suministra con pernos de cabeza redonda con manija. Para la reducción de la carga límite de trabajo debido a aplicaciones de carga lateral, consulte Advertencias y Aplicaciones.
