G213 Round Pin Anchor Shackle | Forged Steel Hot-Dip Galvanized

Categorías

HERRAJES DE APAREJO

G213 GRILLETES DE ANCLAJE DE PASADOR REDONDO

Número de artículo: #S2102

• Forjado, templado y revenido, con pasadores de aleación.

• Carga límite de trabajo visible en cada grillete. Galvanizado por inmersión en caliente (G) o de color natural (S).

• Los tamaños de 9,5 mm (3/8 de pulgada) e inferiores están galvanizados mecánicamente.

• Resistencia a la fatiga de 20 000 ciclos a 1,5 veces la carga límite de trabajo.

• Los grilletes se pueden entregar con certificación de conformidad con las normas establecidas, como ABS, DNV, Lloyds u otras certificaciones. Se pueden solicitar cargos por la certificación y la prueba de prueba al realizar el pedido. Los grilletes están templados y revenidos y cumplen con los requisitos de impacto de DNV de 42 julios (31 ft-Ib) a -20 °C (-4 °F).

• Los grilletes de anclaje de pasador redondo G-213 cumplen con los requisitos de rendimiento de la Especificación Federal RR-C-271H, Tipo IVA, Grado A, Clase 1, excepto las disposiciones exigidas al contratista.

• NO CARGUE LATERALMENTE LOS GRILLETES DE PASADOR REDONDO.

• Busque el Red Pin®... la marca de la auténtica calidad Crosby.

Consulta ahora

Añadir al carrito de consulta

Detalles del producto
Comentarios
Consulta ahora
Productos relacionados

Detalles del producto

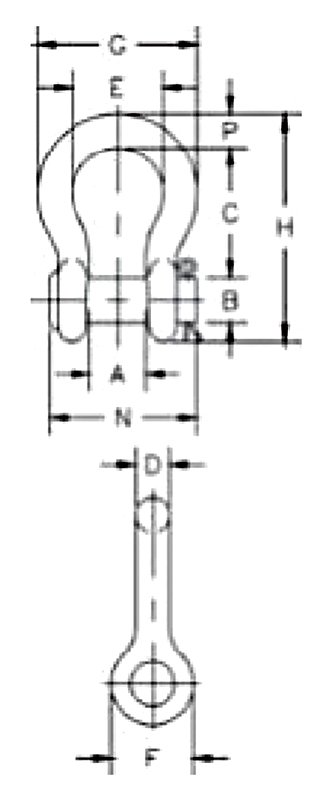

Nominal Size (in)	Working Load Limit (t)	Weight Each (lb)	Dimensions (in)										Tolerance (+ / - in)
Nominal Size (in)	Working Load Limit (t)	Weight Each (lb)	A	B	C	D	E	F	G	H	N	P	C	A
1/4	0.5	.13	.47	.31	1.13	.25	.78	.61	1.28	1.84	1.34	.25	.06	.06
5/16	0.75	.18	.53	.38	1.22	.31	.84	.75	1.47	2.09	1.59	.31	.06	.06
3/8	1	.29	.66	.44	1.44	.38	1.03	.91	1.78	2.49	1.86	.38	.13	.06
7/16	1.5	.38	.75	.50	1.69	.44	1.16	1.06	2.03	2.91	2.13	.44	.13	.06
1/2	2	.71	.81	.63	1.88	.50	1.31	1.19	2.31	3.28	2.38	.50	.13	.06
5/8	3.25	1.50	1.06	.75	2.38	.63	1.69	1.50	2.94	4.19	2.91	.69	.13	.06
3/4	4.75	2.32	1.25	.88	2.81	.75	2.00	1.81	3.50	4.97	3.44	.81	.25	.06
7/8	6.5	3.49	1.44	1.00	3.31	.88	2.28	2.09	4.03	5.83	3.81	.97	.25	.06
1	8.5	5.00	1.69	1.13	3.75	1.00	2.69	2.38	4.69	6.56	4.53	1.06	.25	.06
1-1/8	9.5	6.97	1.81	1.25	4.25	1.13	2.91	2.69	5.16	7.47	5.13	1.25	.25	.06
1-1/4	12	9.75	2.03	1.38	4.69	1.29	3.25	3.00	5.75	8.25	5.50	1.38	.25	.06
1-3/8	13.5	13.25	2.25	1.50	5.25	1.42	3.63	3.31	6.38	9.16	6.13	1.50	.25	.13
1-1/2	17	17.25	2.38	1.63	5.75	1.54	3.88	3.63	6.88	10.00	6.50	1.62	.25	.13
1-3/4	25	29.46	2.88	2.00	7.00	1.84	5.00	4.19	8.86	12.34	7.75	2.25	.25	.13
2	35	45.75	3.25	2.25	7.75	2.08	5.75	4.81	9.97	13.68	8.75	2.40	.25	.13
