S279 SHOUDER TYPE EYE BOLTS
Categorías
HERRAJES DE APAREJO

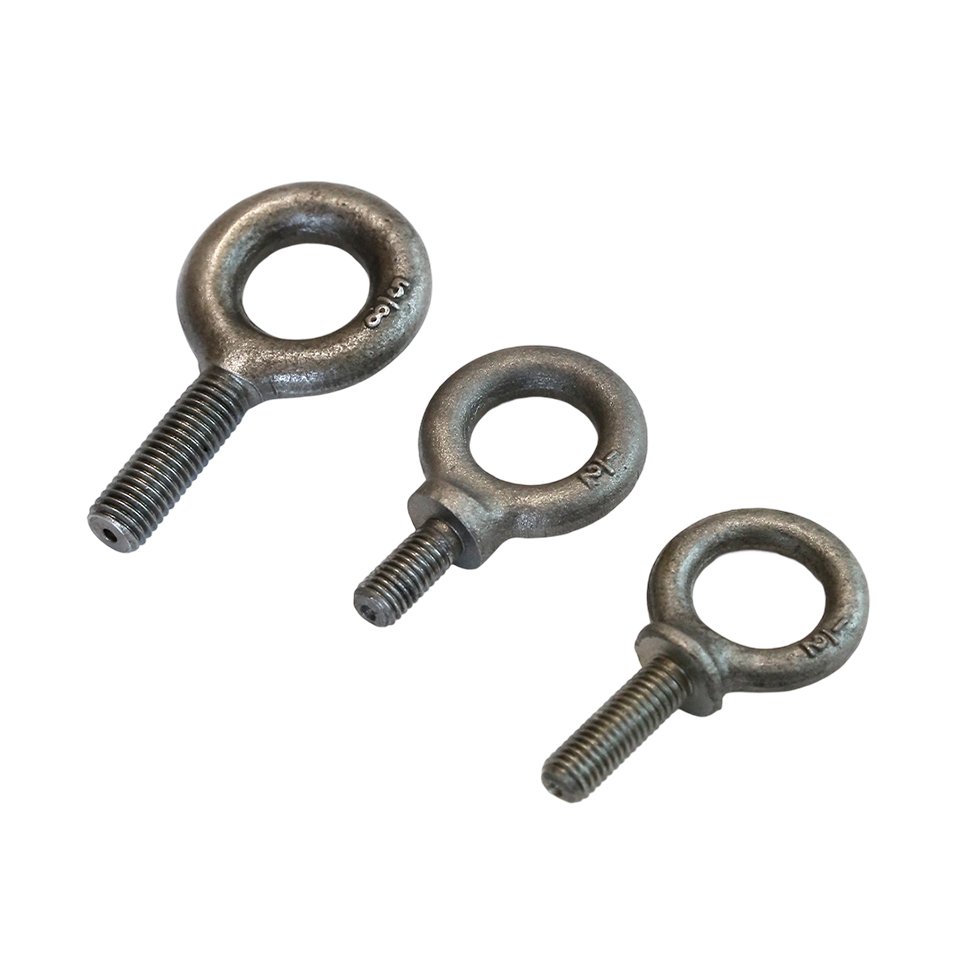

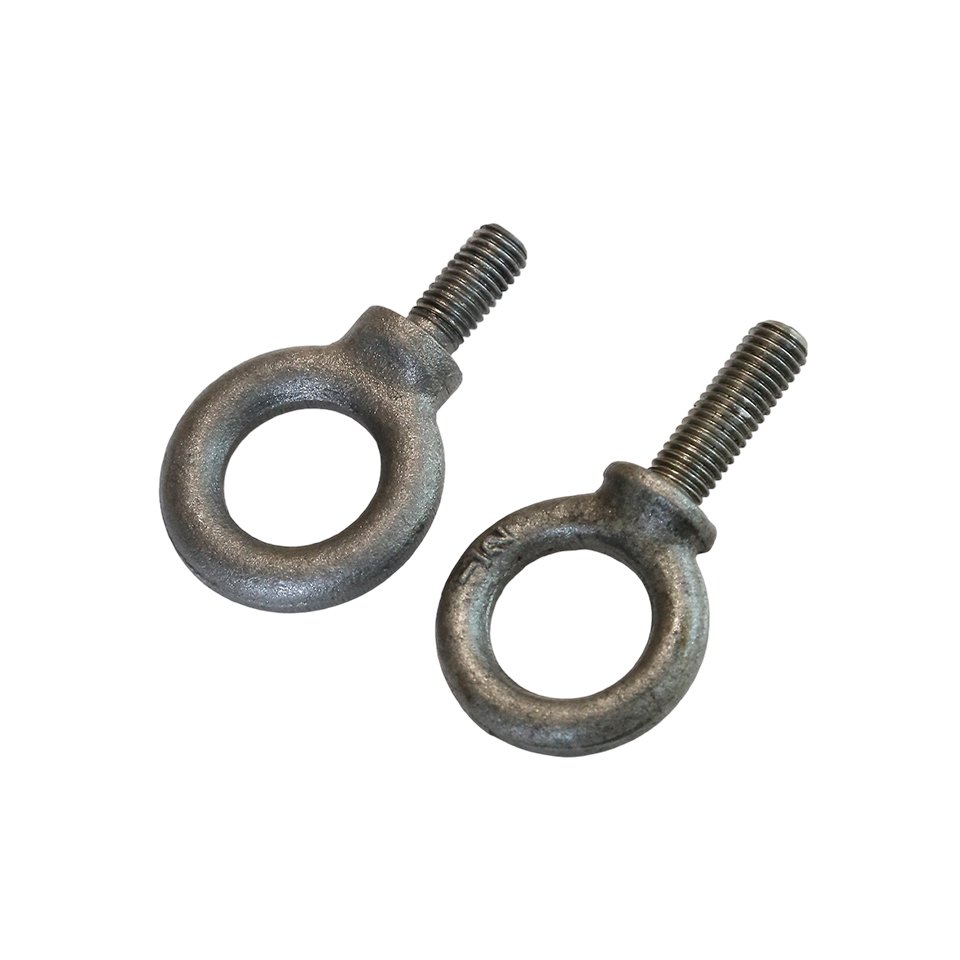

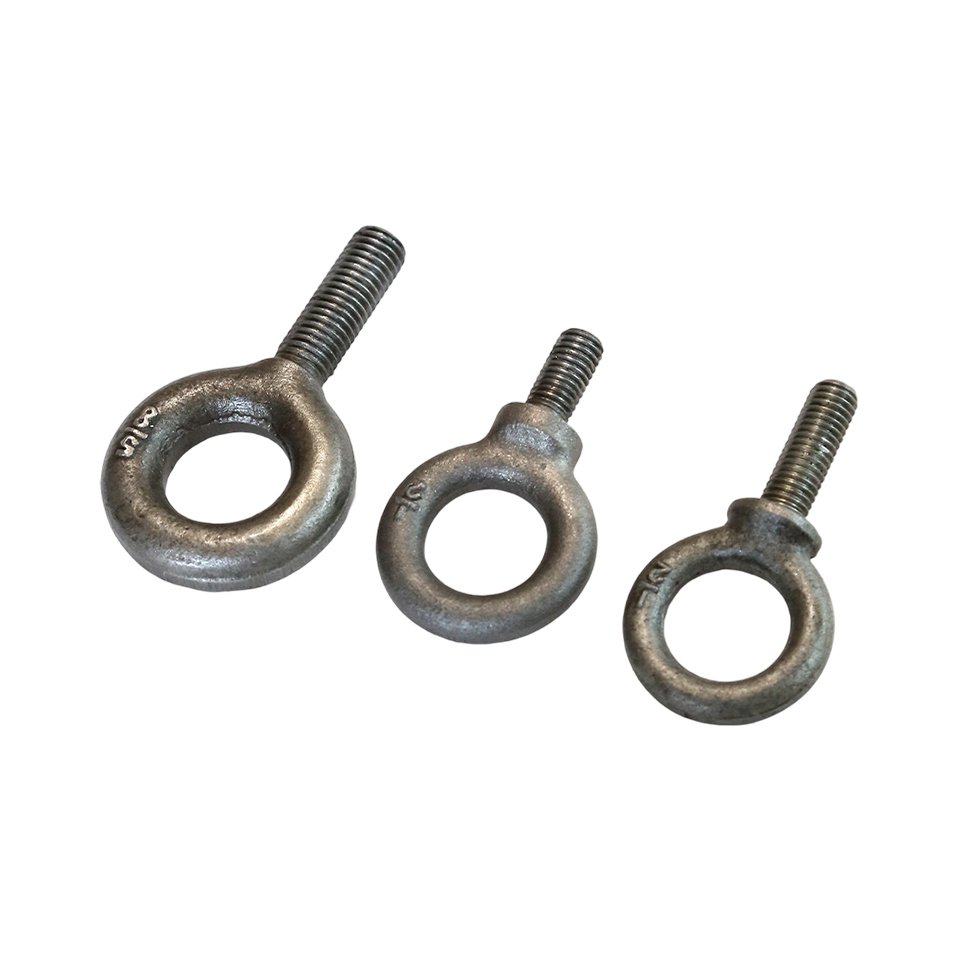

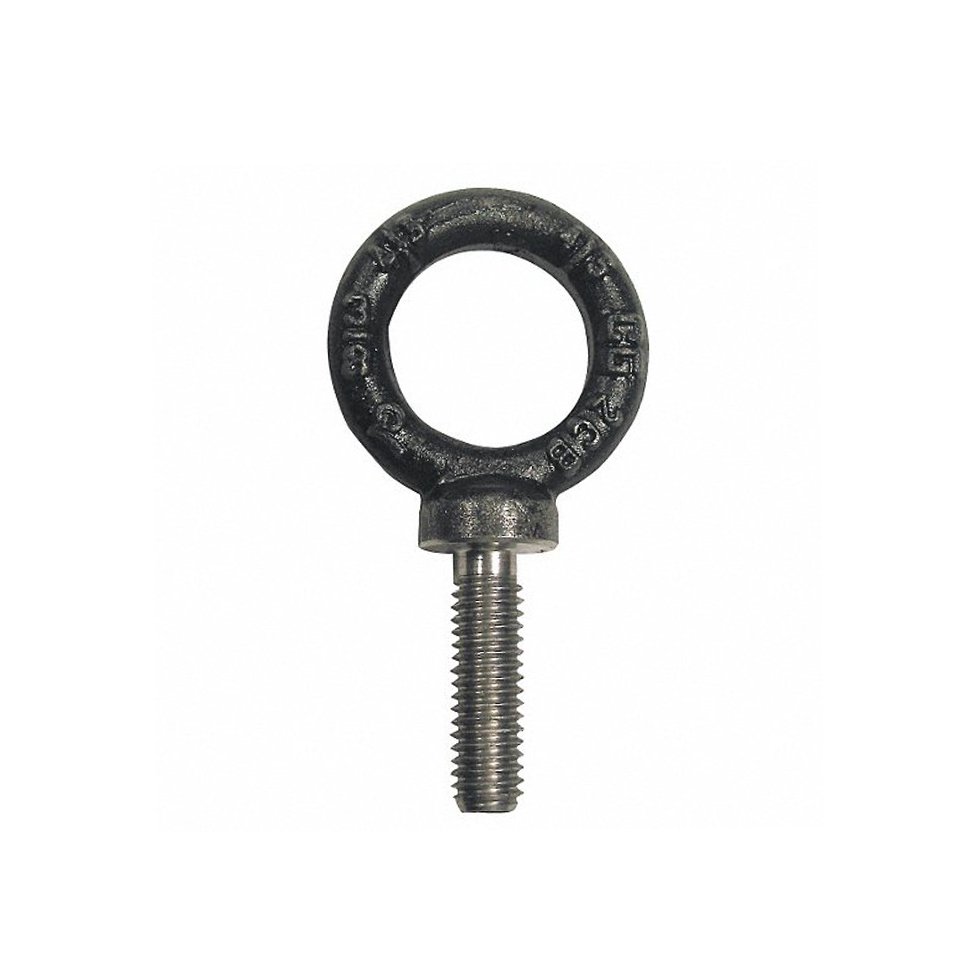

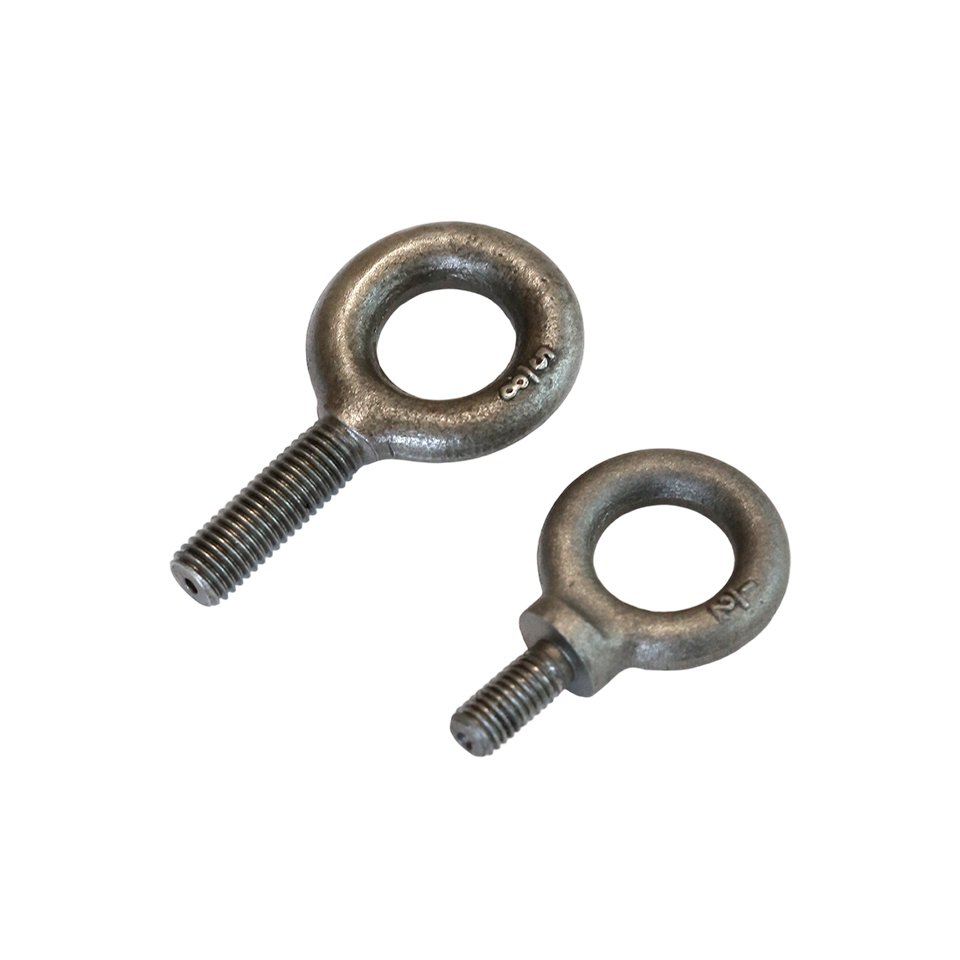

S279 PERNOS DE OJAL TIPO HOMBRO
Número de artículo: #EB1003
• Acero forjado - Templado y revenido.
• Los límites de carga de trabajo mostrados corresponden a tracción en línea. Para cargas angulares, consulte Advertencias y Aplicaciones.
• Resistencia a la fatiga a 1-1/2 veces la carga límite de trabajo a 20,000 ciclos.
• Recomendado para tracción en línea.
• Rosca S-279 UNC.
• Rosca M-279 métrica.
• Cumple o supera todos los requisitos de la norma ASME B30.26, incluyendo identificación, ductilidad, factor de diseño, carga de prueba y temperatura. Cabe destacar que estos pernos cumplen con otros requisitos críticos de rendimiento, como la resistencia a la fatiga, las propiedades de impacto y la trazabilidad del material, que no se contemplan en la norma ASME B30.26.
Detalles del producto
Size (in) | Working Load Limit (lb) | Weight Per 100 (lb) | Dimensions (in) | |||||||
A* Thread | B | C | D | E | F | G | H | |||
3/8 x 1-1/4 | 1550 | 15.00 | 3/8 - 16 | 1.27 | 1.62 | 1.00 | 3.07 | .31 | .69 | 1.05 |
1/2 x 1-1/2 | 2600 | 28.00 | 1/2 - 13 | 1.53 | 1.95 | 1.19 | 3.70 | .38 | .91 | 1.27 |
5/8 x 1-3/4 | 5200 | 55.00 | 5/8 - 11 | 1.79 | 2.38 | 1.38 | 4.45 | .50 | 1.13 | 1.53 |
3/4 x 2 | 7200 | 96.00 | 3/4 - 10 | 2.05 | 2.76 | 1.50 | 5.07 | .63 | 1.38 | 1.71 |
7/8 x 2-1/4 | 10600 | 154.00 | 7/8 - 9 | 2.31 | 3.25 | 1.75 | 5.87 | .75 | 1.56 | 2.00 |
1 x 2-1/2 | 13300 | 238.00 | 1 - 8 | 2.57 | 3.76 | 2.00 | 6.66 | .88 | 1.81 | 2.30 |
1-1/8 x 2-3/4 | 15000 | 320.00 | 1-1/8 - 7 | 2.75 | 4.19 | 2.25 | 7.20 | .97 | 2.06 | 2.35 |
1-1/4 x 3 | 21000 | 399.00 | 1-1/4 - 7 | 3.09 | 4.50 | 2.50 | 7.95 | 1.00 | 2.28 | 2.73 |
1-1/2 x 3-1/2 | 24000 | 720.00 | 1-1/2 - 6 | 3.60 | 5.50 | 3.00 | 9.49 | 1.25 | 2.75 | 3.28 |
1-3/4 x 3-3/4 | 34000 | 1040.00 | 1-3/4 - 5 | 3.75 | 6.26 | 3.50 | 10.48 | 1.38 | 3.00 | 3.60 |
2 x 4 | 42000 | 1880.00 | 2 - 4-1/2 | 4.00 | 7.62 | 4.00 | 12.31 | 1.81 | 3.38 | 4.50 |
2-1/2 x 5 | 65000 | 3250.00 | 2-1/2 - 4 | 5.00 | 8.76 | 4.50 | 14.88 | 2.12 | 4.25 | 5.50 |
Factor de diseño 5:1. La carga de prueba máxima es el doble de la carga límite de trabajo. *Todos los pernos tienen rosca UNC.
Revisión
Escribir una opinión
Consulta ahora
Nombre del producto:S279 PERNOS DE OJAL TIPO HOMBRO
Productos relacionados

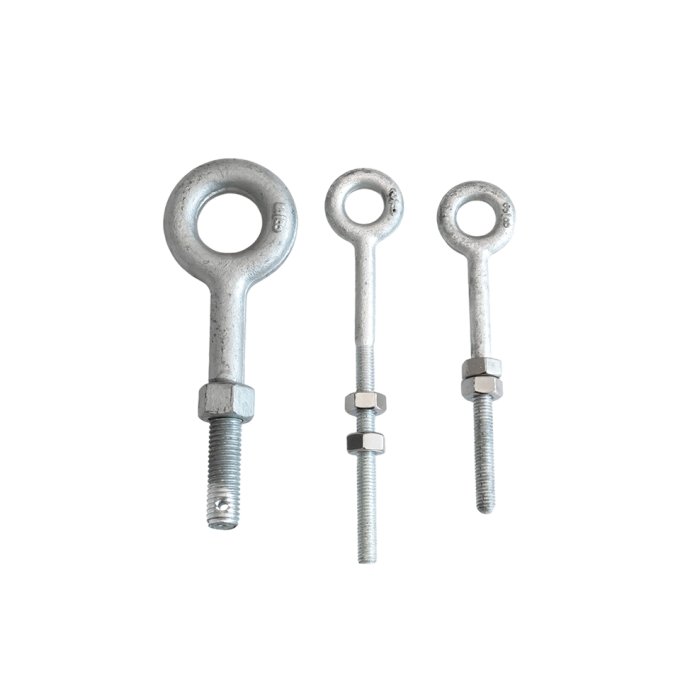

G291 PERNOS DE OJAL CON TUERCA REGULAR
G291 PERNOS DE OJAL CON TUERCA REGULAR

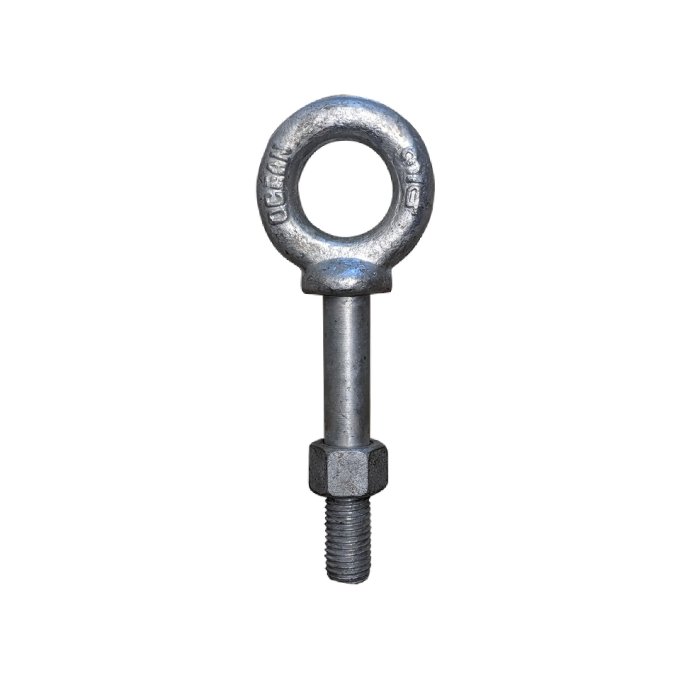

G277 PERNOS DE OJAL CON TUERCA DE HOMBRO
