G277 SHOULDER NUT EYE BOLTS
Categorías
HERRAJES DE APAREJO

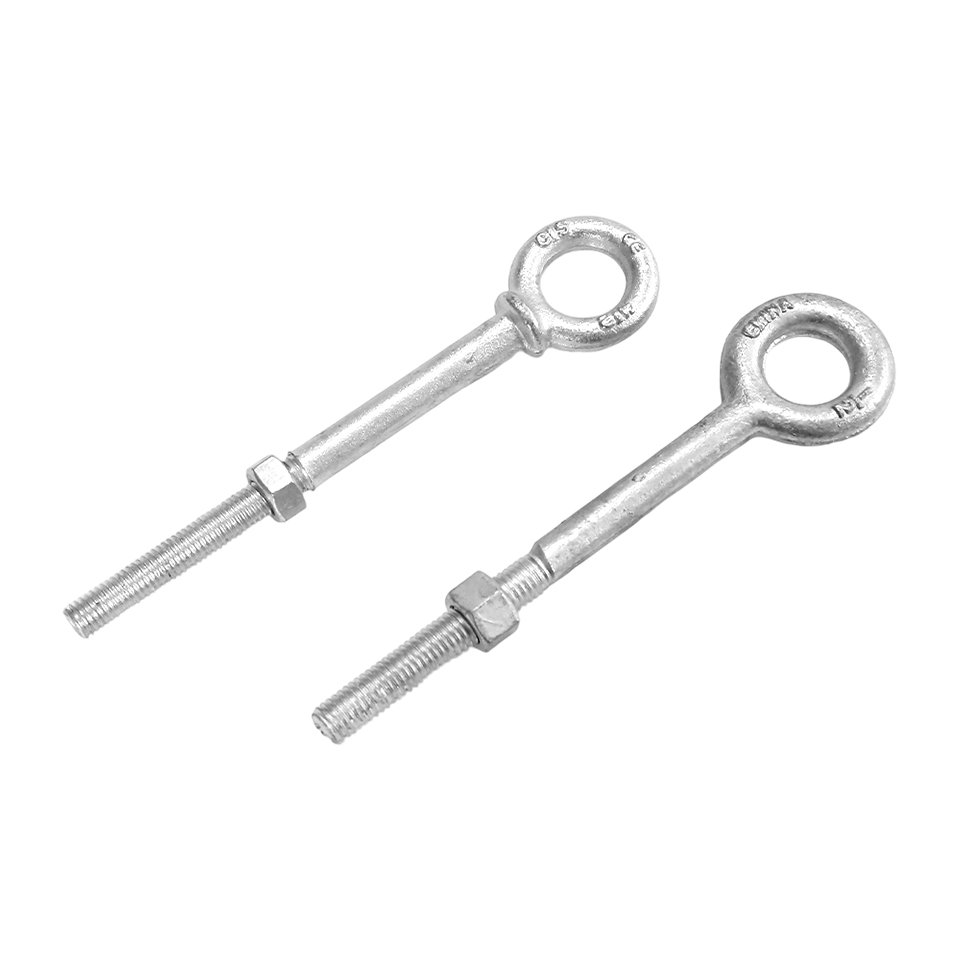

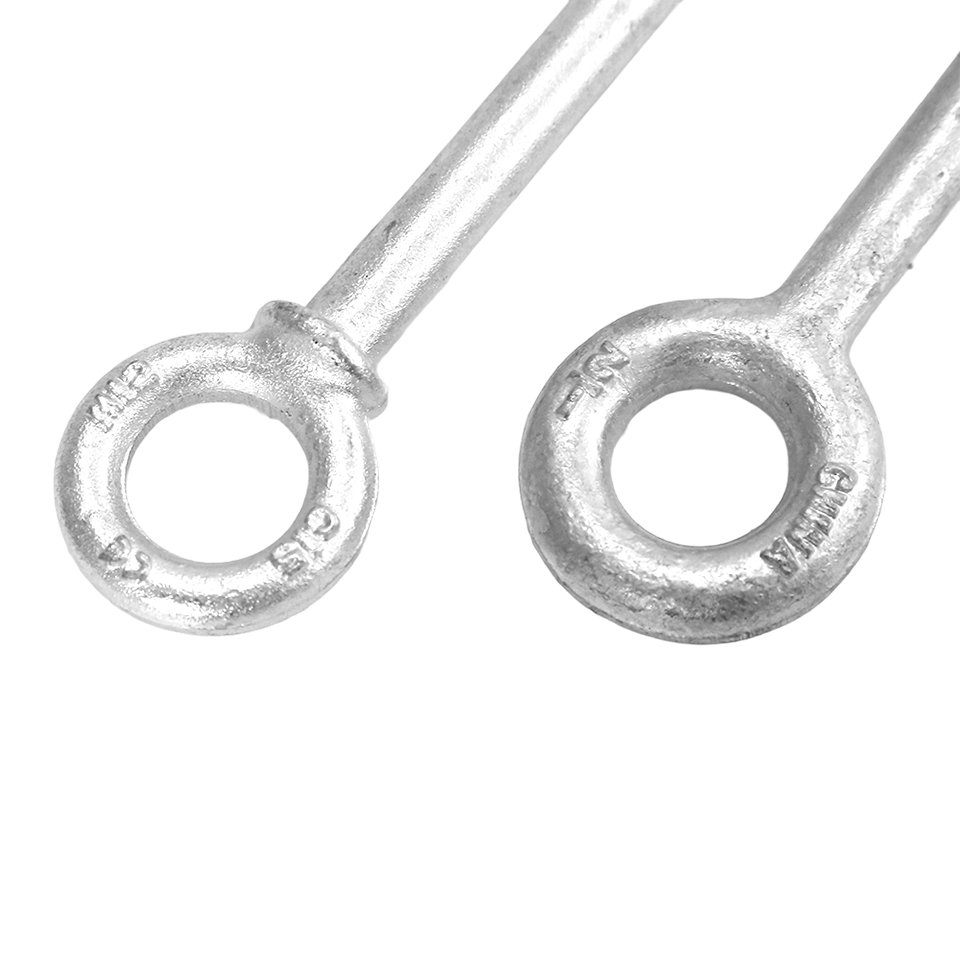

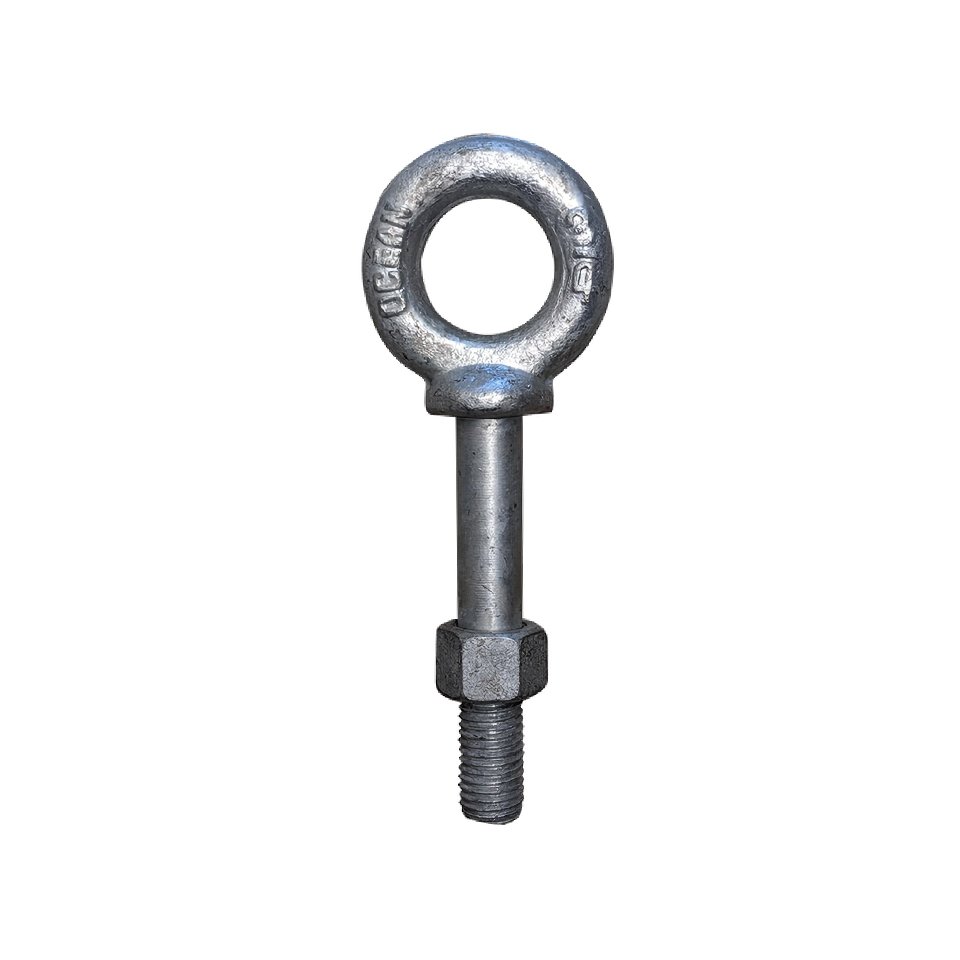

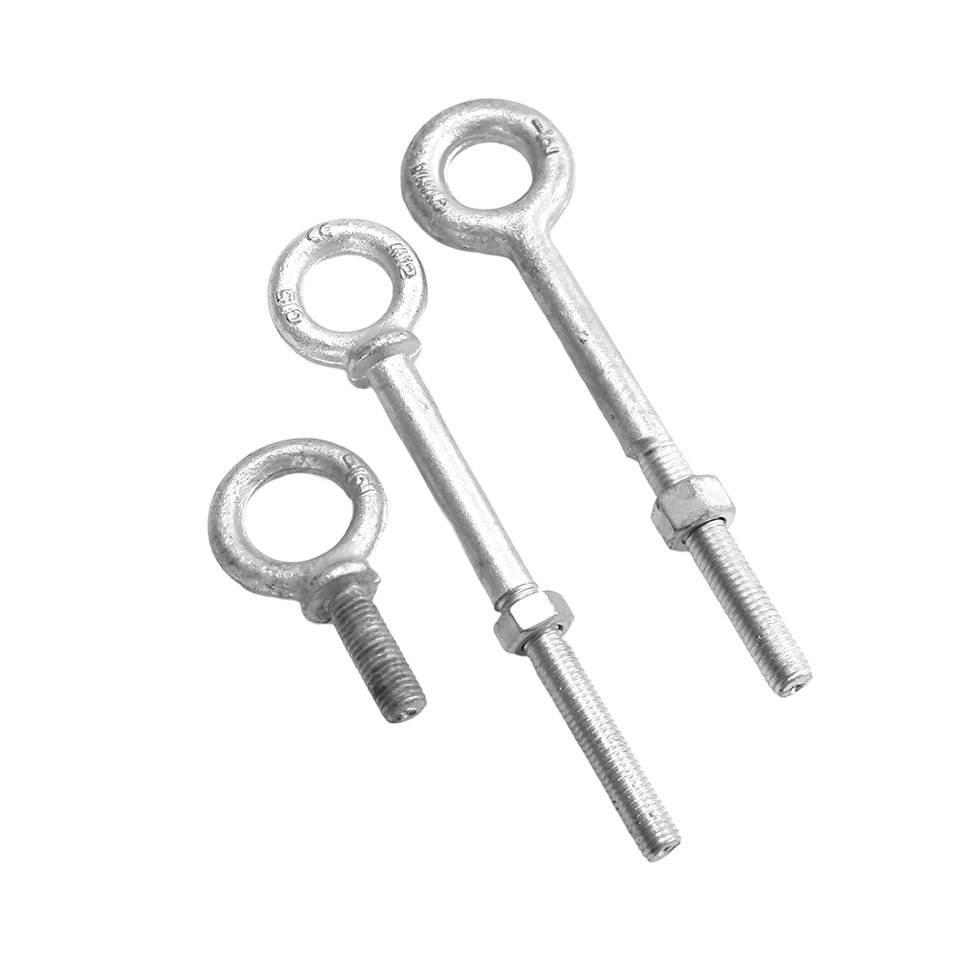

G277 PERNOS DE OJAL CON TUERCA DE HOMBRO
Número de artículo: #EB1002
• Acero forjado, templado y revenido.
• Resistencia a la fatiga a 1,5 veces la carga límite de trabajo a 20.000 ciclos.
• Los límites de carga de trabajo mostrados corresponden a tracción en línea. Para carga angular, consulte la sección de aplicaciones y advertencias.
• Cumple o supera todos los requisitos de la norma ASME B30.26, incluyendo identificación, ductilidad, factor de diseño, carga de prueba y requisitos de temperatura.
• Cabe destacar que estos pernos cumplen con otros requisitos críticos de rendimiento, como la resistencia a la fatiga, las propiedades de impacto y la trazabilidad del material, que no se contemplan en la norma ASME B30.26.
• Todos los pernos están galvanizados por inmersión en caliente después del roscado (UNC).
• Se suministran con tuercas hexagonales pesadas estándar galvanizadas por inmersión en caliente.
Detalles del producto

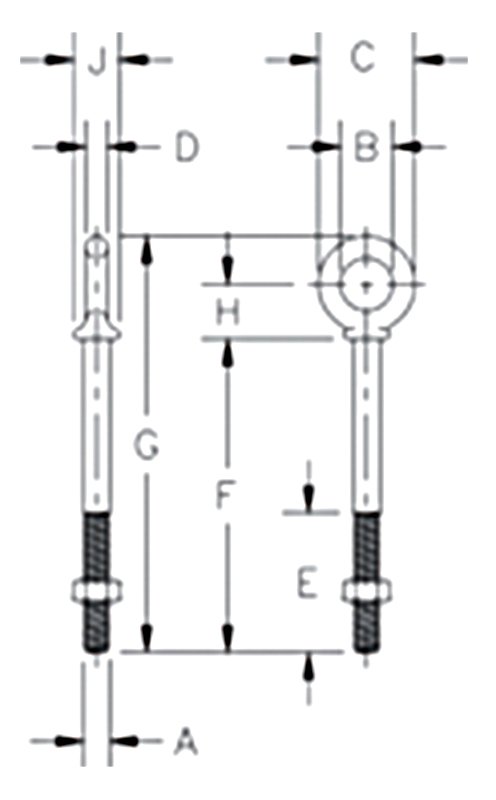

Shank Diameter & Length (in) | Working Load Limit (lb) | Weight Each (lb) | Dimensions (in) | ||||||||
A | B | C | D | E | F | G | H | J | |||
5/16 x 2-1/4 | 1200 | 0.13 | .31 | .62 | 1.12 | .25 | 1.50 | 2.25 | 3.50 | .69 | .56 |
5/16 x 4-1/4 | 1200 | 0.19 | .31 | .62 | 1.12 | .25 | 2.50 | 4.25 | 5.50 | .69 | .56 |
3/8 x 2-1/2 | 1550 | 0.21 | .38 | .75 | 1.38 | .31 | 1.50 | 2.50 | 3.97 | .78 | .66 |
3/8 x 4-1/2 | 1550 | 0.25 | .38 | .75 | 1.38 | .31 | 2.50 | 4.50 | 5.97 | .78 | .66 |
1/2 x 3-1/4 | 2600 | 0.43 | .50 | 1.00 | 1.75 | .38 | 1.50 | 3.25 | 5.12 | 1.00 | .91 |
1/2 x 6 | 2600 | 0.57 | .50 | 1.00 | 1.75 | .38 | 3.00 | 6.00 | 7.88 | 1.00 | .91 |
5/8 x 4 | 5200 | 0.69 | .62 | 1.25 | 2.25 | .50 | 2.00 | 4.00 | 6.44 | 1.31 | 1.12 |
5/8 x 6 | 5200 | 1.02 | .62 | 1.25 | 2.25 | .50 | 3.00 | 6.00 | 8.44 | 1.31 | 1.12 |
3/4 x 4-1/2 | 7200 | 1.45 | .75 | 1.50 | 2.75 | .62 | 2.00 | 4.50 | 7.44 | 1.56 | 1.38 |
3/4 x 6 | 7200 | 1.68 | .75 | 1.50 | 2.75 | .62 | 3.00 | 6.00 | 8.94 | 1.56 | 1.38 |
7/8 x 5 | 10600 | 2.25 | .88 | 1.75 | 3.25 | .75 | 2.50 | 5.00 | 8.46 | 1.84 | 1.56 |
1 x 6 | 13300 | 3.66 | 1.00 | 2.00 | 3.75 | .88 | 3.00 | 6.00 | 9.97 | 2.09 | 1.81 |
1 x 9 | 13300 | 4.23 | 1.00 | 2.00 | 3.75 | .88 | 4.00 | 9.00 | 12.97 | 2.09 | 1.81 |
1-1/4 x 8 | 21000 | 6.50 | 1.25 | 2.50 | 4.50 | 1.00 | 4.00 | 8.00 | 12.72 | 2.47 | 2.28 |
1-1/4 x 12 | 21000 | 7.95 | 1.25 | 2.50 | 4.50 | 1.00 | 4.00 | 12.00 | 16.72 | 2.47 | 2.28 |
1-1/2 x 15 | 24000 | 14.25 | 1.50 | 3.00 | 5.50 | 1.25 | 6.00 | 15.00 | 20.75 | 3.00 | 2.75 |
Factor de diseño 5:1. La carga de prueba máxima es el doble de la carga límite de trabajo.
