G291 REGULAR NUT EYE BOLTS
Categorías
HERRAJES DE APAREJO

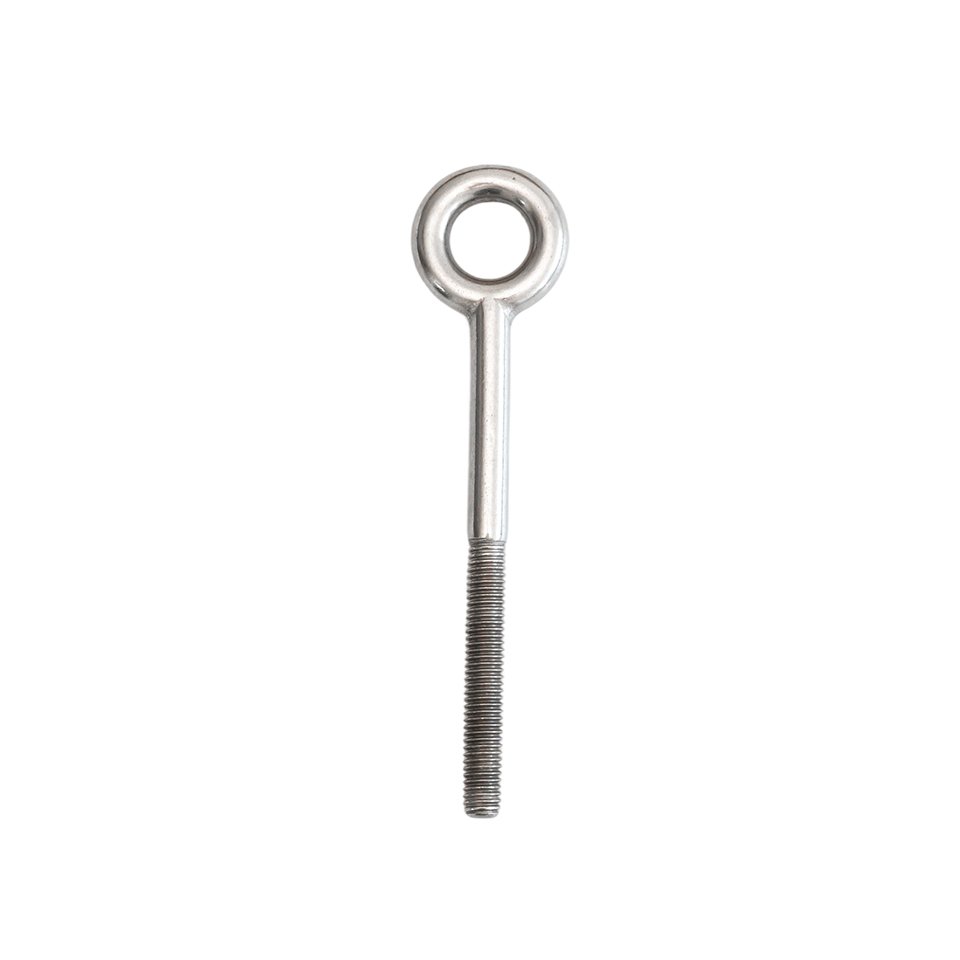

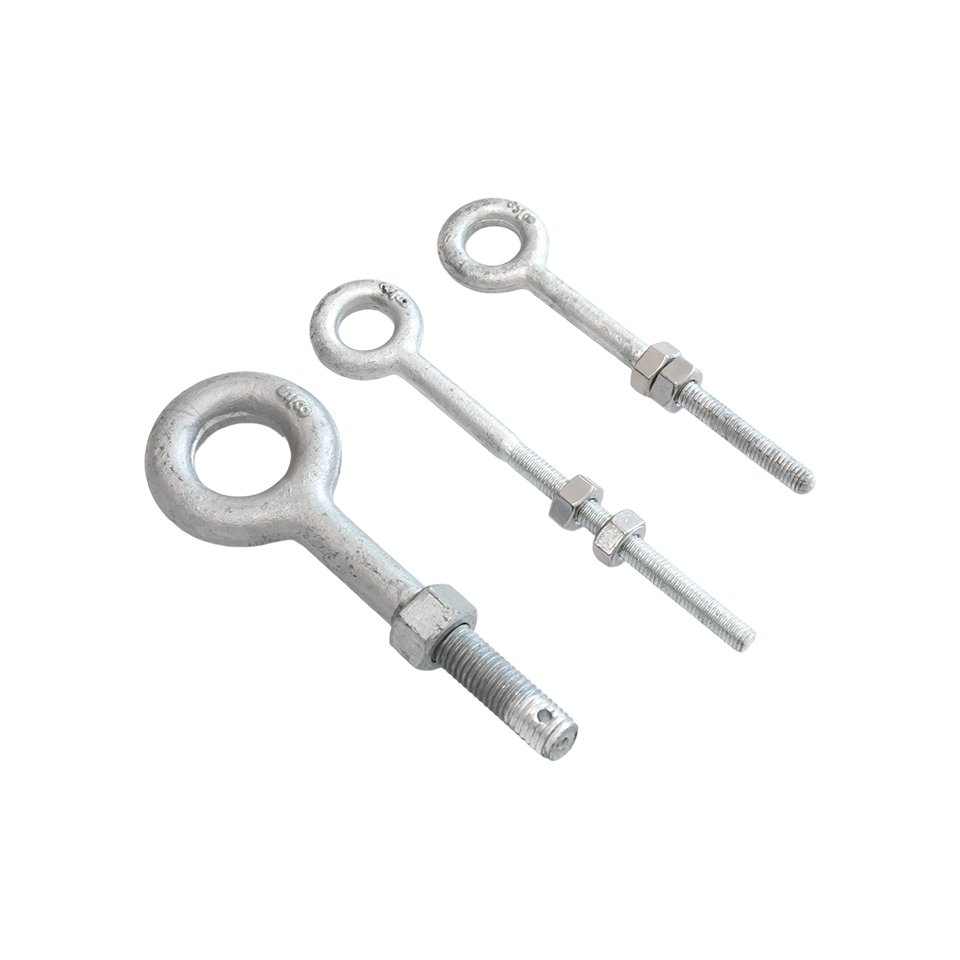

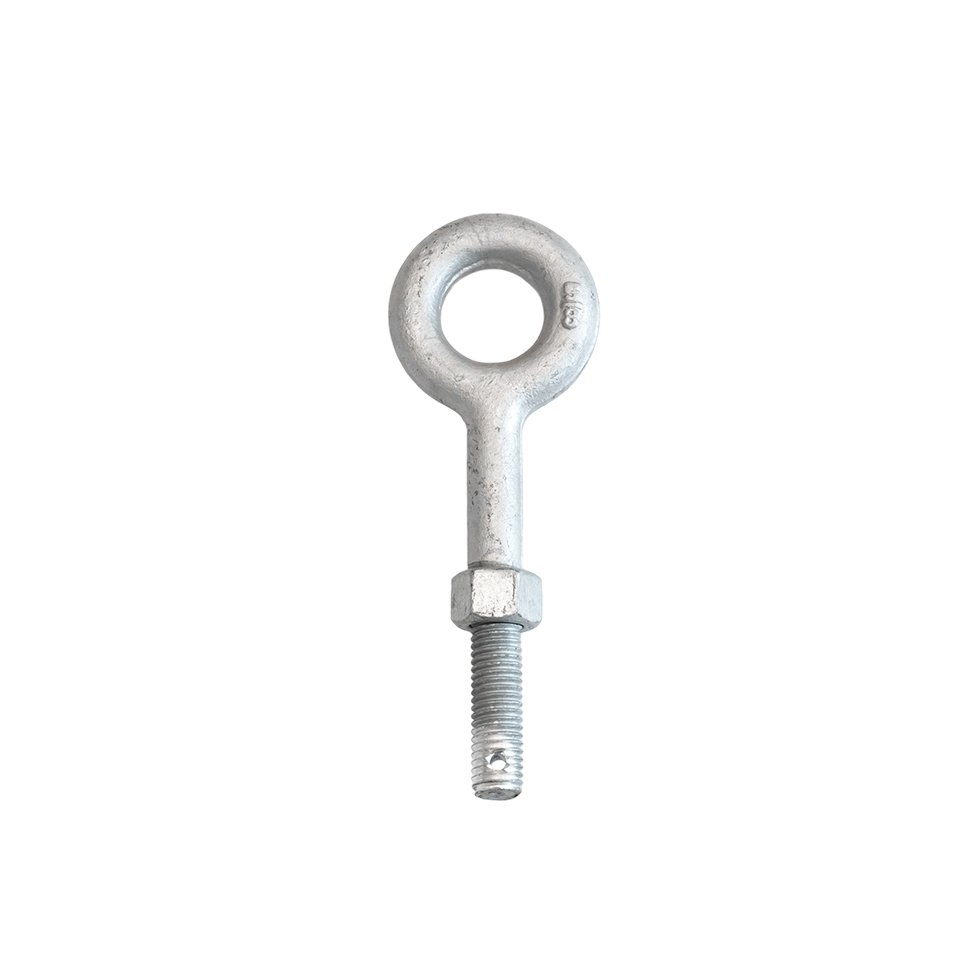

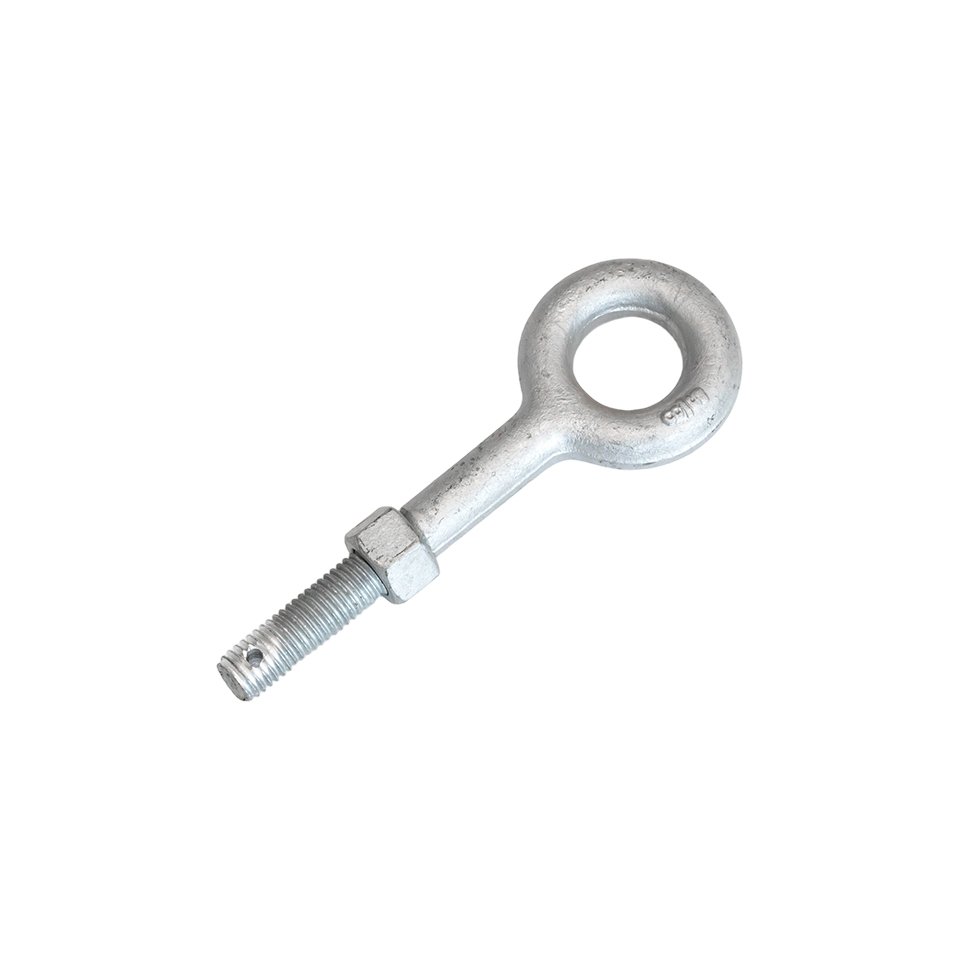

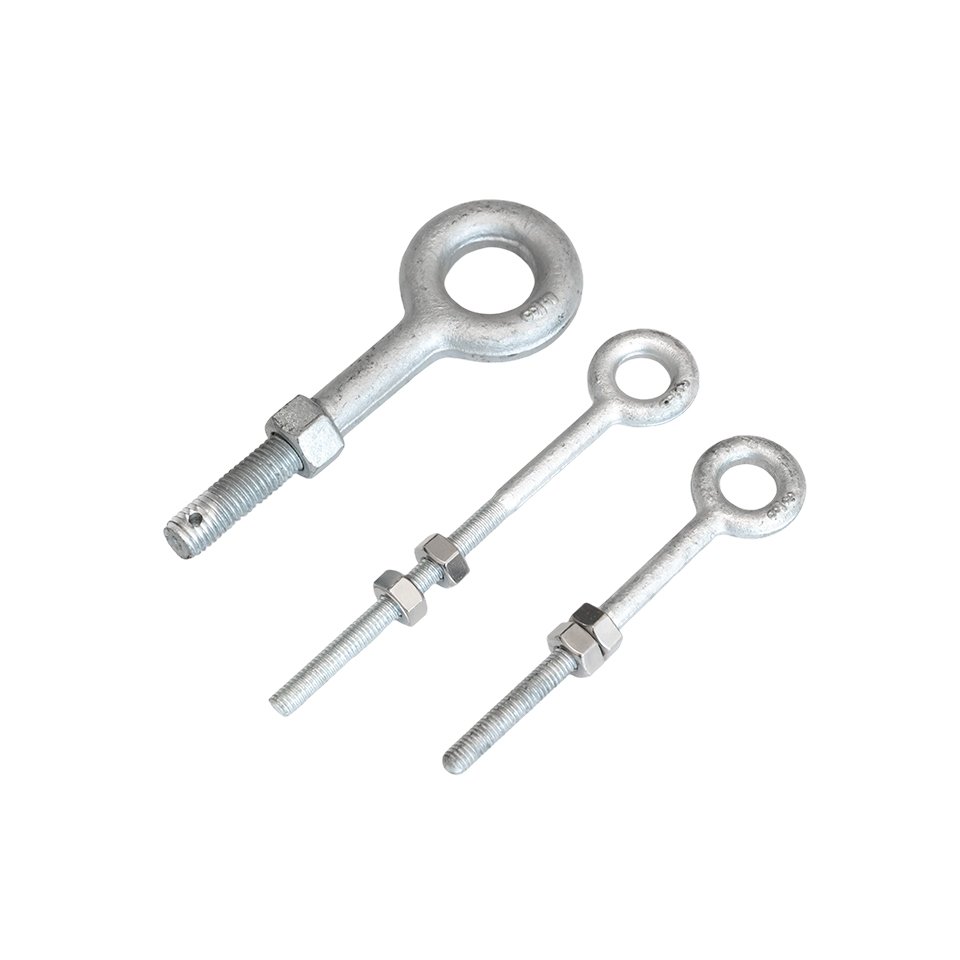

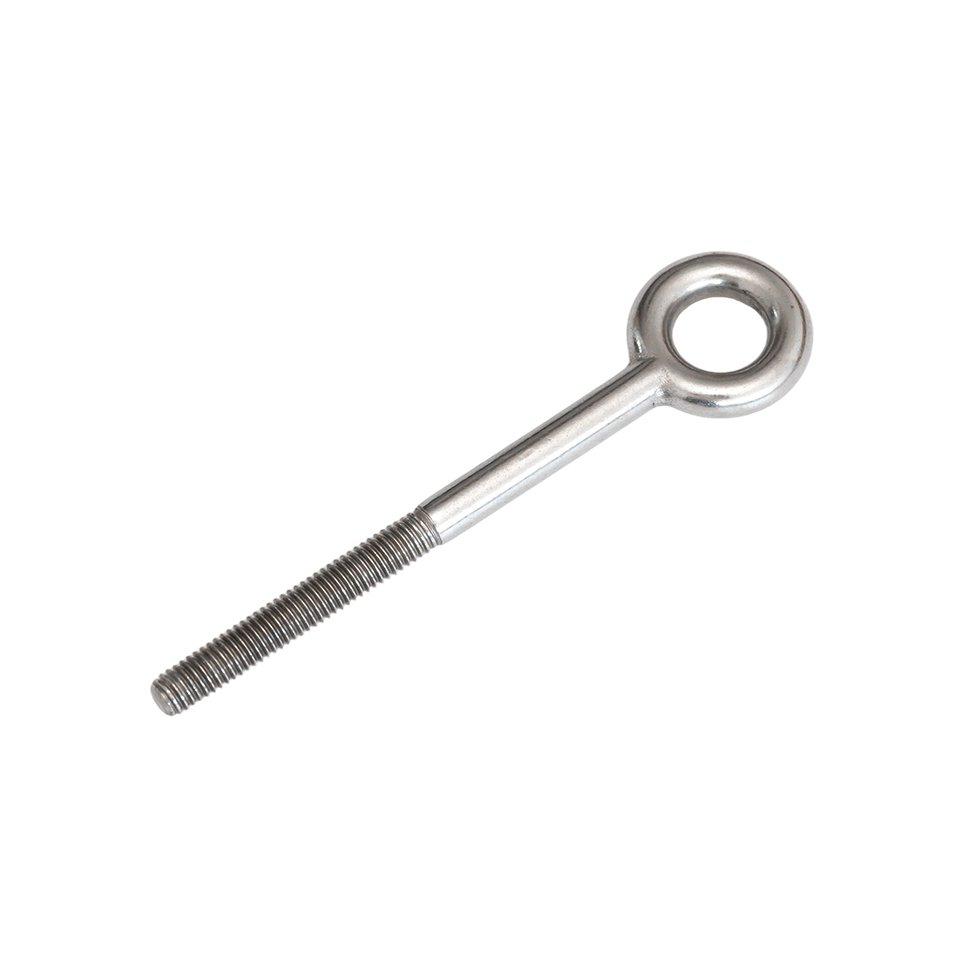

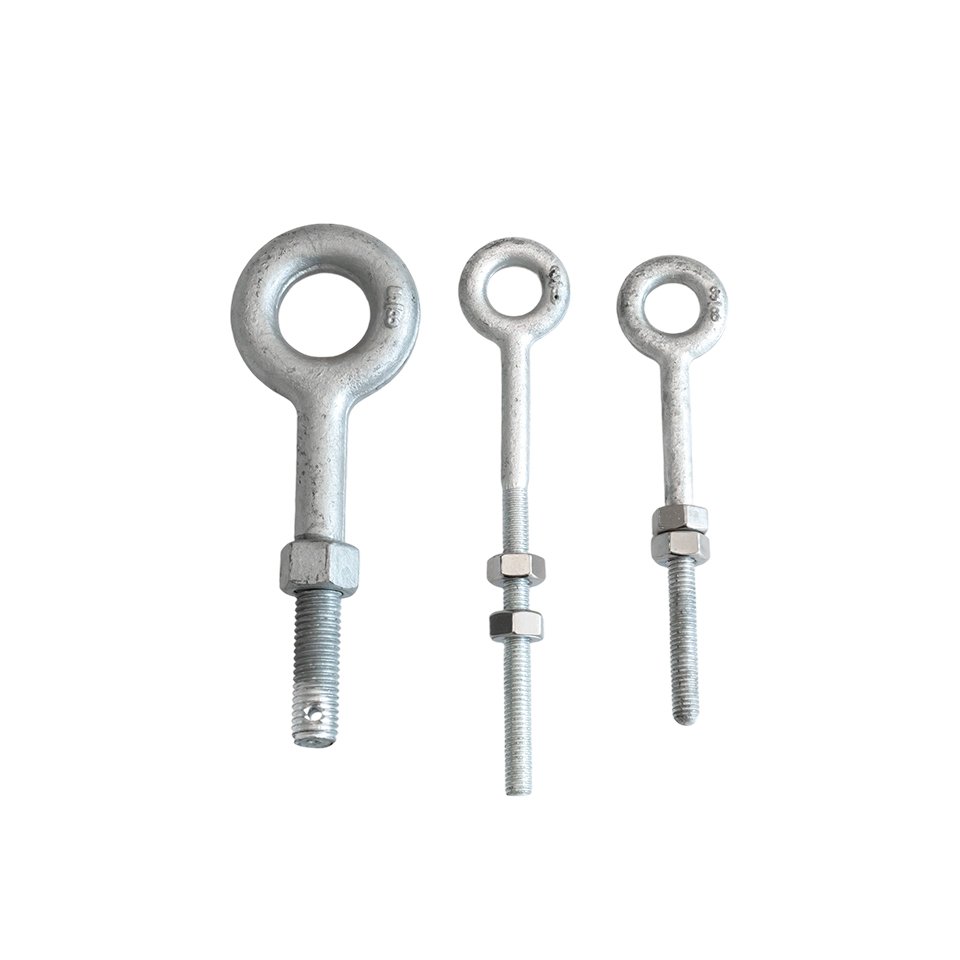

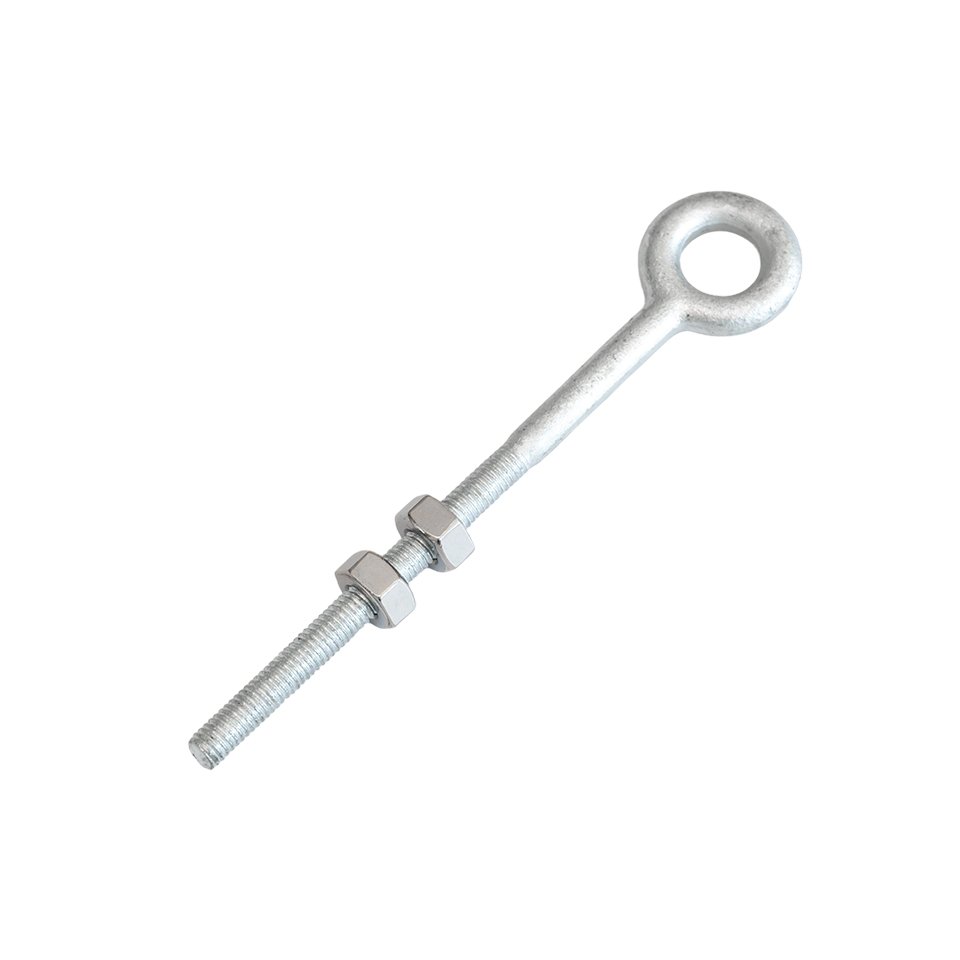

G291 PERNOS DE OJAL CON TUERCA REGULAR
Número de artículo: #EB1001
• Acero forjado - Templado y revenido.
• Resistencia a la fatiga a 1-1/2 veces la carga límite de trabajo a 20,000 ciclos.
• Todos los pernos están galvanizados por inmersión en caliente después del roscado (UNC).
• Se suministran con tuercas hexagonales estándar galvanizadas por inmersión en caliente.
• NO APLICA LA CARGA LATERAL DE LOS PERNOS DE ARCO SIN HOMBRO. Recomendado para tracción en línea.
• Lea atentamente la información de advertencia y aplicación en las páginas adjuntas, en la última edición del Catálogo General de Crosby o visitando www.thecrosbygroup.com.
• Cumple o supera todos los requisitos de la norma ASME B30.26, incluyendo identificación, ductilidad, factor de diseño, carga de prueba y requisitos de temperatura. Cabe destacar que estos pernos cumplen con otros requisitos críticos de rendimiento, como la resistencia a la fatiga, las propiedades de impacto y la trazabilidad del material, que no se contemplan en la norma ASME B30.26.
Detalles del producto

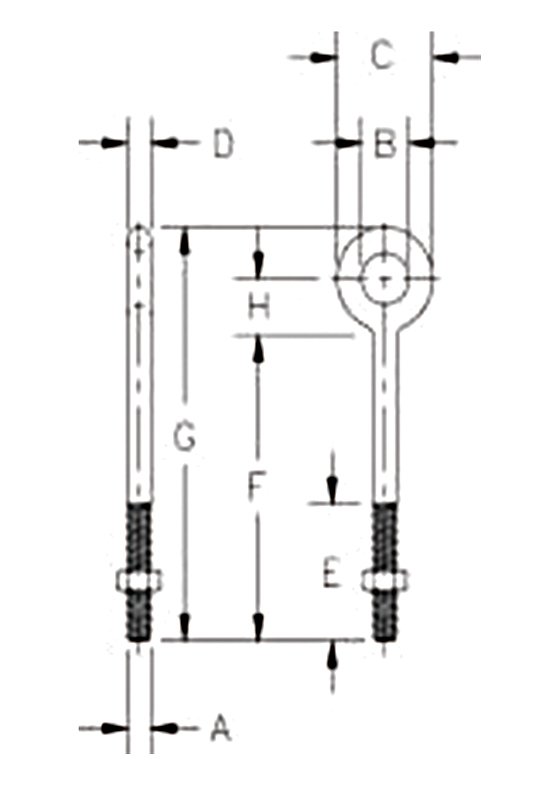

Shank Dia. & Length (in.) | Working Load Limit (lbs.)* | Weight Per 100 (lbs.) | Dimensions (in.) | |||||||
A | B | C | D | E | F | G | H | |||
1/4 x 2 | 650 | 8.20 | .25 | .50 | 1.00 | .25 | 1.50 | 2.00 | 3.06 | .56 |
1/4 x 4 | 650 | 11.70 | .25 | .50 | 1.00 | .25 | 2.50 | 4.00 | 5.06 | .56 |
5/16 x 2-1/4 | 1200 | 13.30 | .31 | .62 | 1.25 | .31 | 1.50 | 2.25 | 3.56 | .69 |
5/16 x 4-1/4 | 1200 | 25.00 | .31 | .62 | 1.25 | .31 | 2.50 | 4.25 | 5.56 | .69 |
3/8 x 2-1/2 | 1550 | 23.30 | .38 | .75 | 1.50 | .38 | 1.50 | 2.50 | 4.12 | .88 |
3/8 x 4-1/2 | 1550 | 29.50 | .38 | .75 | 1.50 | .38 | 2.50 | 4.50 | 6.12 | .88 |
3/8 x 6 | 1550 | 35.20 | .38 | .75 | 1.50 | .38 | 2.50 | 6.00 | 7.62 | .88 |
1/2 x 3-1/4 | 2600 | 50.30 | .50 | 1.00 | 2.00 | .50 | 1.50 | 3.25 | 5.38 | 1.12 |
1/2 x 6 | 2600 | 66.10 | .50 | 1.00 | 2.00 | .50 | 3.00 | 6.00 | 8.12 | 1.12 |
1/2 x 8 | 2600 | 82.00 | .50 | 1.00 | 2.00 | .50 | 3.00 | 8.00 | 10.12 | 1.12 |
1/2 x 10 | 2600 | 88.00 | .50 | 1.00 | 2.00 | .50 | 3.00 | 10.00 | 12.12 | 1.12 |
1/2 x 12 | 2600 | 114.20 | .50 | 1.00 | 2.00 | .50 | 3.00 | 12.00 | 14.12 | 1.12 |
5/8 x 4 | 5200 | 103.10 | .62 | 1.25 | 2.50 | .62 | 2.00 | 4.00 | 6.69 | 1.44 |
5/8 x 6 | 5200 | 118.20 | .62 | 1.25 | 2.50 | .62 | 3.00 | 6.00 | 8.69 | 1.44 |
5/8 x 8 | 5200 | 135.10 | .62 | 1.25 | 2.50 | .62 | 3.00 | 8.00 | 10.69 | 1.44 |
5/8 x 10 | 5200 | 153.60 | .62 | 1.25 | 2.50 | .62 | 3.00 | 10.00 | 12.69 | 1.44 |
5/8 x 12 | 5200 | 167.10 | .62 | 1.25 | 2.50 | .62 | 4.00 | 12.00 | 14.69 | 1.44 |
3/4 x 4-1/2 | 7200 | 168.60 | .75 | 1.50 | 3.00 | .75 | 2.00 | 4.50 | 7.69 | 1.69 |
3/4 x 6 | 7200 | 184.50 | .75 | 1.50 | 3.00 | .75 | 3.00 | 6.00 | 9.19 | 1.69 |
3/4 x 8 | 7200 | 207.90 | .75 | 1.50 | 3.00 | .75 | 3.00 | 8.00 | 11.19 | 1.69 |
3/4 x 10 | 7200 | 235.00 | .75 | 1.50 | 3.00 | .75 | 3.00 | 10.00 | 13.19 | 1.69 |
3/4 x 12 | 7200 | 257.50 | .75 | 1.50 | 3.00 | .75 | 4.00 | 12.00 | 15.19 | 1.69 |
3/4 x 15 | 7200 | 298.00 | .75 | 1.50 | 3.00 | .75 | 5.00 | 15.00 | 18.19 | 1.69 |
7/8 x 5 | 10600 | 270.00 | .88 | 1.75 | 3.50 | .88 | 2.50 | 5.00 | 8.75 | 2.00 |
7/8 x 8 | 10600 | 308.00 | .88 | 1.75 | 3.50 | .88 | 4.00 | 8.00 | 11.75 | 2.00 |
7/8 x 12 | 10600 | 400.00 | .88 | 1.75 | 3.50 | .88 | 4.00 | 12.00 | 15.75 | 2.00 |
1 x 6 | 13300 | 421.00 | 1.00 | 2.00 | 4.00 | 1.00 | 3.00 | 6.00 | 10.31 | 2.31 |
1 x 9 | 13300 | 468.50 | 1.00 | 2.00 | 4.00 | 1.00 | 4.00 | 9.00 | 13.31 | 2.31 |
1 x 12 | 13300 | 540.00 | 1.00 | 2.00 | 4.00 | 1.00 | 4.00 | 12.00 | 16.31 | 2.31 |
1 x 18 | 13300 | 650.00 | 1.00 | 2.00 | 4.00 | 1.00 | 7.00 | 18.00 | 22.31 | 2.31 |
1-1/4 x 8 | 21000 | 750.00 | 1.25 | 2.50 | 5.00 | 1.25 | 4.00 | 8.00 | 13.38 | 2.88 |
1-1/4 x 12 | 21000 | 900.00 | 1.25 | 2.50 | 5.00 | 1.25 | 4.00 | 12.00 | 17.38 | 2.88 |
1-1/4 x 20 | 21000 | 1210.00 | 1.25 | 2.50 | 5.00 | 1.25 | 6.00 | 20.00 | 25.38 | 2.88 |
*La carga máxima es 5 veces la carga límite de trabajo. La carga límite de trabajo indicada corresponde a tracción en línea. La carga de prueba máxima es 2 veces la carga límite de trabajo.
Revisión
Escribir una opinión
Consulta ahora
Nombre del producto:G291 PERNOS DE OJAL CON TUERCA REGULAR
Productos relacionados
G277 PERNOS DE OJAL CON TUERCA DE HOMBRO
G277 PERNOS DE OJAL CON TUERCA DE HOMBRO

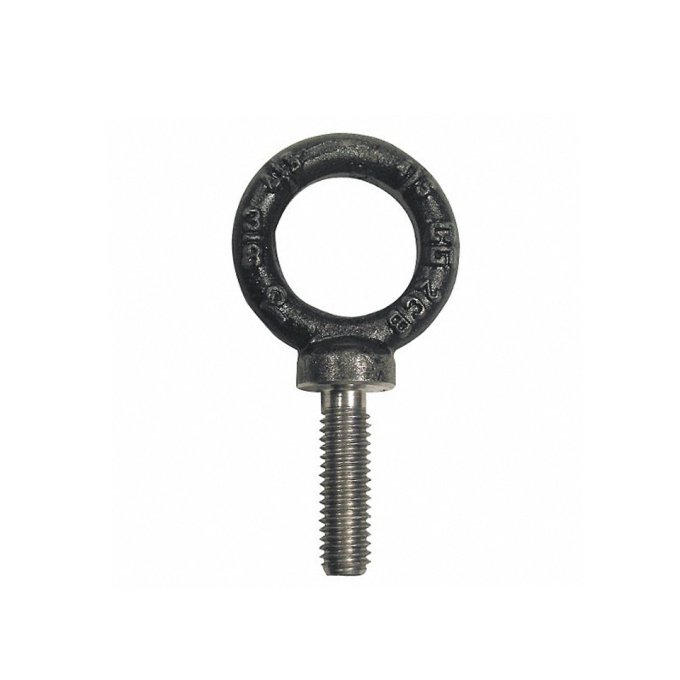

S279 PERNOS DE OJAL TIPO HOMBRO
